今天山西永鑫生鍛造的小編來帶大家了解一下鍛造廠加工鍛件前鋼加熱規范的制訂。在制訂金屬的加熱規范時，考慮的因素主要有：鋼錠及其坯料的斷面尺寸；鋼錠及其坯料的化學成分及有關性能（塑性、強度極限、熱傳遞系數、膨脹系數、組織特點等）；然后參考有關資料和手冊，合理地制定加熱規范，保證在整個加熱過程中，坯料截面上的溫差和溫度應力在許可范圍之內，并盡可能地縮短加熱時間提高生產率。
1.鋼錠的加熱規范
大型自由鍛鍛件與合金鋼鍛件多以鋼錠為原材料。鋼錠的加熱根據鋼錠的溫度分為熱錠和冷錠加熱。
冷錠是指鍛造鍛件前加熱時鋼錠溫度為室溫的鋼錠。冷錠加熱的關鍵在低溫階段，因為冷錠加熱溫度低于500℃時塑性很差，再加上冷錠內部的殘余應力又與溫度應力同向，鋼錠存在的各種組織缺陷還會造成應力集中，如果加熱規范制訂不當，容易引起裂紋。所以，冷錠加熱在低溫階段時，必須限制裝料爐溫和加熱速度。

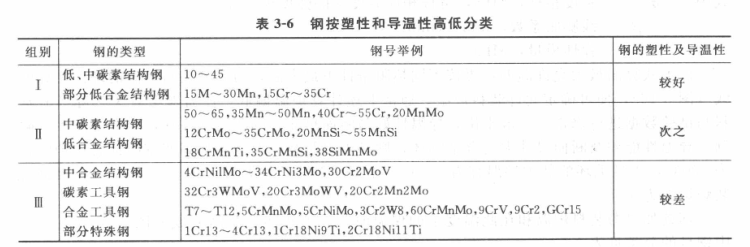

大型冷錠（直徑大于500mm)和坯料的加熱，首先應按鋼的塑性和導溫性高低分組(見表3-6)，然后再以斷面尺寸大小確定加熱規范。由于鋼錠的斷面尺寸大，產生的溫度應力也大，因此大型冷錠應采用二段、三段、四段或五段的分段加熱規范。

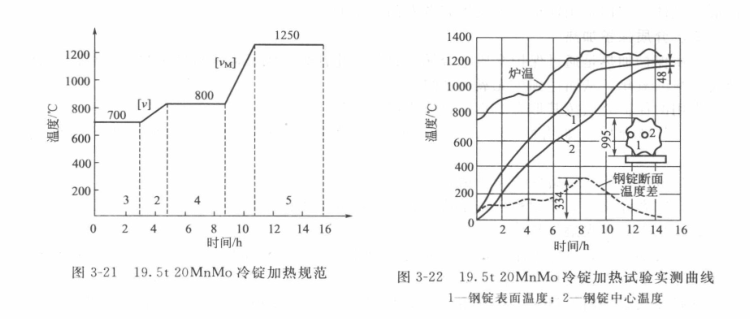

圖3-21為實際生產采用的19.5t20MnMo冷錠加熱規范。圖3-22為19.5t20MnMo冷錠加熱試驗的溫度實測曲線。從圖3-22可見，在加熱的低溫階段斷面溫差不大，而且最大溫差出現在錠溫600℃以上，這時鋼錠已具有一定塑性，溫度應力也不會造成開裂。
小型鋼錠的加熱.對于鋼錠斷面尺寸較小，加熱時溫度應力不大，一般碳鋼和低合金鋼小錠可采用快速的一段加熱規范，對于高合金鋼小錠，因低溫導溫性差，可采用和大型冷錠加熱一樣，采用多段加熱規范。
熱錠是指表面溫度不低于600℃的鋼錠。熱錠不產生殘余應力和溫度應力，可縮短加熱時間。熱錠加熱引起的斷面溫差小，也不會產生很大的應力。因此熱錠裝爐爐溫不受限制，入爐后便以最大加熱速度加熱。由于各種鋼在高溫時的導溫性都很相近，所以熱錠的加熱規范，只取決于斷面尺寸，而與鋼的種類無關。因此，實際生產中大型鋼錠鍛造時應盡可能地采用熱錠加熱。
2.中、小型鋼坯的加熱規范
一般中，小自由鍛件和模鍛件，主要采用鋼坯為原材料。中、小型鋼坯尺寸較小，坯料本身經過軋制等變形，組織和力學性能得到改善和提高。加熱時引起的溫度應力小，加之強度及塑性均提高了，故加熱時不易產生裂紋，可以進行快速加熱。例如：直徑150~200mm以下的碳素結構鋼鋼坯和直徑小于100mm的合金結構鋼鋼坯，可以用技術上可能的加熱速度來加熱，爐子溫度一般為1300~1350℃,溫度頭為100~150℃。
含碳量大于0.45%~0.55%，直徑200~350mm的碳索結構鋼坯和合金結構鋼鋼坯，應采用三段加熱規范。裝料溫度約在1150~1200℃范圍。裝爐后要進行保溫，這時保溫時間約為整個加熱時間的5%~10%。然后以最大可能的速度加熱，始鍛溫度的均熱保溫時間也為整個加熱時間的5%~10%。對于高鉻鋼、高速鋼等導熱性較差、熱敏感性強的合金鋼坯，裝爐溫度為400~650℃。
